Tunel de viento 2D           ZONA MIXTA

                                          ZONA DE COBIJO

                                          ZONA DE FLUJO

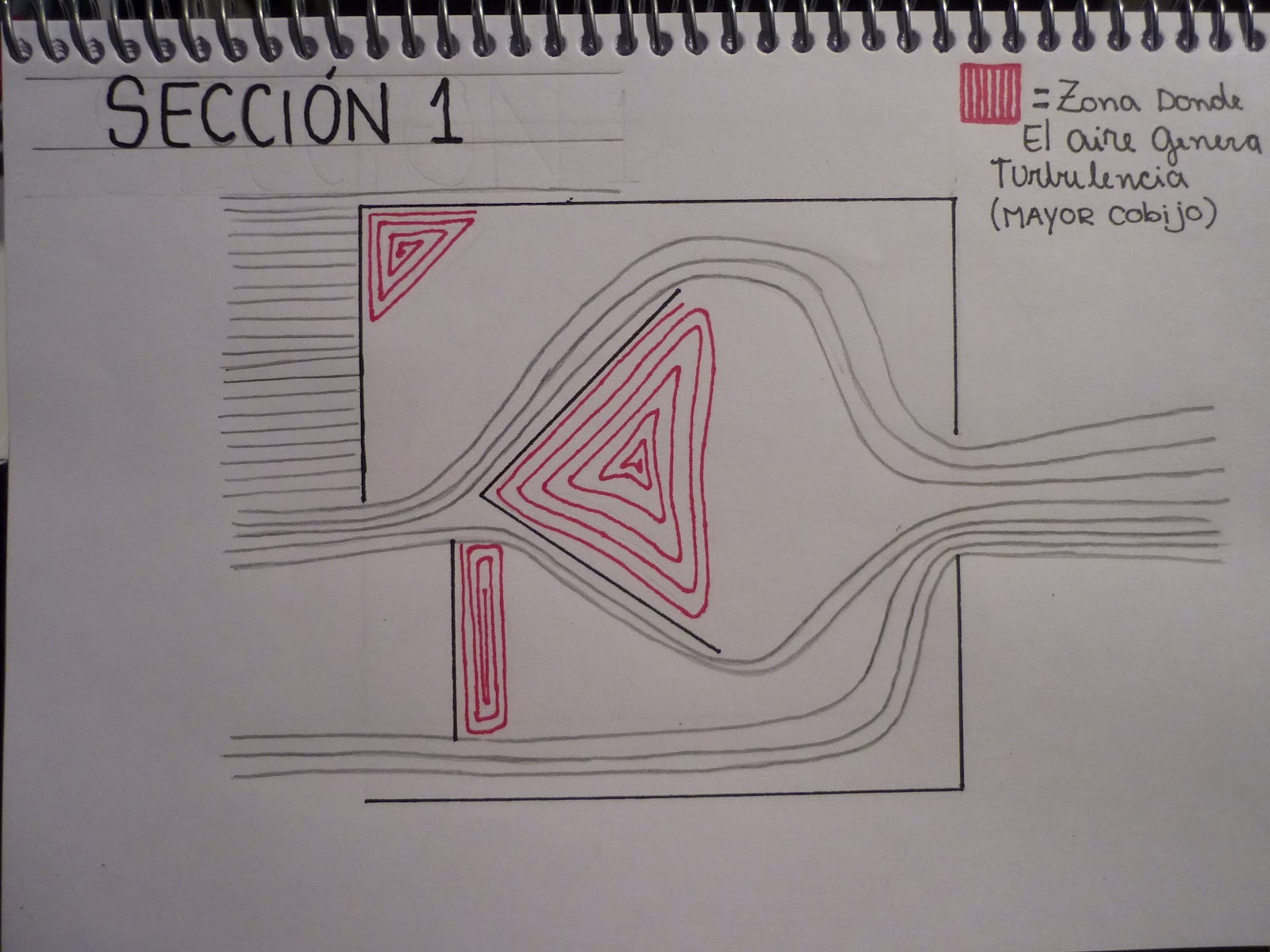

Zona de Cobijo: el espacio predominante es el qe genera una especie de oposicion al viento...y en cuyo interior se produce una zona donde el el humo ingresa escasamente o de forma nula...en ese interior se produce lo qe podria ser una zona de cobijo...por donde el viento no presenta ingreso...

Zona de Flujo:Aqui lo predominante es la el paso del viento através de las estructuras qe obstruyen la trayectoria de este,esto es observable en la parte intermedia donde el viento pasa casi sin interferencia aca hay 4 zonas donde se produce cobijo o por donde el paso del viento genera interferencia








Zona Intermedia o Mixta: Acá lo qe predomina es el flujo y la opocicion al viento qe no presenta un flujo directo o de forma horizontal sin presentar cambios de dirección sino qe en una parte presenta un curbamiento ya qe al ingresar el viento choca y busca otras trayectorias para abrirse paso..

Proceso Experimental...

Efecto Bernoulli

El efecto Bernoulli es una consecuencia directa que surge a partir de la ecuación de Bernoulli: en el caso de que el fluído fluja en horizontal un aumento de la velocidad del flujo implica que la presión estática decrecerá.

Un ejemplo práctico es el caso de las alas de un avión, que están diseñadas para que el aire que pasa por encima del ala fluya más velozmente que el aire que pasa por debajo del ala, por lo que la presión estática es mayor en la parte inferior y el avión se levanta.

 Tubo de Venturi

El caudal (o gasto) se define como el producto de la sección por la que fluye el fluído y la velocidad a la que fluye. En dinámica de fluídos existe una ecuación de continuidad que nos garantiza que en ausencia de manantiales o sumideros, este caudal es constante. Como implicación directa de esta continuidad del caudal y la ecuación de Bernoulli tenemos un tubo de Venturi.

Un tubo de Venturi es una cavidad de sección  por la que fluye un fluído y que en una parte se estrecha, teniendo ahora una sección . Como el caudal se conserva entonces tenemos que . Por tanto:

Si el tubo es horizontal entonces, y con la condición anterior de las velocidades vemos que, necesariamente. Es decir, un estrechamiento en un tubo horizontal implica que la presión estática del líquido disminuye en el estrechamiento.
